一、分支電纜的特點：
1、采用工廠預制方式可大幅度減輕現場施工勞動強度，縮短施工敷設時間；
2、因使用電纜可保證大長度并富有彎曲性，極大方便了在復雜的場所施工；
3、縮小敷設占有空間，能和煤氣、液壓氣管道共同敷設；
4、因在工廠內生產制造，其可靠性和信賴性得到充分的保障；
5、分支部采用高強度密閉接頭，防水防潮，長期免維護、免保養；
6、因電纜直接進戶，無需維護保養，施工簡單容易，故能產生極大的綜合經濟郊益。
二、電纜的用途：
1、高層建筑用；
2、防災設備用；
3、隧道照明及防災設備用；
4、可在各種場所替代中、小容量銅母線。
三、電纜的標準：
IEC 60502 額定電壓1~30KV擠包絕緣電力電纜及附件（國際電工委員會標準）
GB 12706 額定電壓35KV及以下銅芯，鋁芯塑料絕緣電力電纜（中華人民共和國標準）
JCS 376 分支電纜（日本電線工業會標準）
JIS C2810 室內配線用電線連接管通則（日本工業標準）
四、電線電纜的型號：
標準主分支電纜和分支電纜都是以XLPE或pvc為絕緣（IEC、GB、JIS、BS……）、pvc材料包覆其外的低壓電力電纜。一般主電纜是單芯或擰絞形多芯電纜（二芯至五芯電纜），分支電纜用單芯電纜，亦可按照需要采用具有耐火、阻燃性能的電纜。
主要特性
1、絕緣電阻≥200MΩ
2、絕緣壓≥3.5KV/5min；
3、良好的氣密性與防水性，即將分支接頭浸入水中，在水與電纜芯間測絕緣電阻和工頻耐壓均符合1、2的要求。
4、電纜及分支體的原始抗張強度大于9.8Mpa（1.02KgF）浸油后抗張強度大于老化測定值的80％
5、熱壓變形厚度減少率<50％
6、ZR-YJV型阻燃預制分支電纜護套的自熄時間≤15S；符合JG/T147-2002的要求；電地暖
7、NH耐火型除了能在正常的工作條件下供電為，也能在燃燒情況下，保持90min的正常運行；符合GB12666.6的要求；
8、VV型電纜的銅芯的更高溫度可達70℃，YJV電纜的銅芯的更高工作溫度可大90℃；
9、具有優良的耐腐蝕性，能抵抗無機鹽、油、酸和有機溶劑對它的腐蝕； 礦物絕緣電纜
10、YJV型預制分支電纜具有優良的熱穩定性和抗老化性。
末端電壓降根據下列條件計算
1、導線溫度70~90℃；
2、環境溫度40℃；
3、電纜排列（單芯）
S=2D·S··D·· www.dl78.com
4、功率因數：COSθ=0.8；
5、末端允許壓降百分?jǐn)?shù)≤5％；
6、Vd代表電壓降；
Vd=KXIXV．（V）
I:工作電流或計算機電流（A）
L:線路長度
V:表內電壓降（V/A·m）×10-3
K:三相四線K=
單項：K=1
單項時末端允許電壓降：Vd220V×5％=11V
三項時末端允許電壓降：Vd380V×5％=19V
7、主電纜允許長度計算公式： 單項 L＝ 三項 L＝
8、例：主電纜120mm2，計算電流276A，電壓降V.=0.26×10-3V/A·m三相允許長度L=153m
注：若按逐段電流計算，L可以大于153m。
預 制 分 支 電 纜
FZ系列預制分支電纜的主要優點
具有優良的供電安全可靠性
1、主干電纜導體無接頭，連續性好，減少了故障點。
2、分支接頭采用工廠全程機械化制作，大大降低了人為因素造成質量不良現象。
3、分支接頭結構合理并采用先進的LYZ工藝制作 ，接觸電阻極小，不受熱脹冷縮影響。
4、短時間內完成壓模護套，避免了接頭接觸處銅芯長時間裸露在空氣中產生氧化而導致接觸電阻變化。
5、分支接頭有嚴格的技術標準和檢驗要求，以及嚴密的質保體系。
安裝簡便環境要求低、施工方便
1、占用建筑面積小，有處于建筑面積的有效使用，對土建的空間尺寸無要求。
2、使用環境要求低，安裝精度要求低。
3、安裝簡單方便，安裝技術要求不高，安裝設備僅需一臺普通卷揚機即可。且安裝周期短，僅為母線槽安裝工時的1/10或1/20。安裝勞動強度小。
4、由于它的彎曲半徑小，大大地降低了安裝難度和縮小了空間尺寸。
優良的抗震性、氣密性、防水性和耐火性，電地暖，碳纖維電地暖
1、優良的抗震性，一般機械連接母線槽接頭，在墻體受震動后會發生接頭松動，而Fz系列預制分支電纜不會受到影響。特別在通過建筑沉降縫時不需要任何措施。
2、良好的氣密性和防水性，能在潮濕的環境中正常供電，也能在露天及埋地敷設使用，但母線槽不能做到。
3、采用“NH”型的預制分支電纜，可在燃燒情況下，保持90min的正常供電運行。
百方線纜是一家高低壓電線電纜廠家，預分支電纜是廠家根據客戶的實際需要，設計的一款，方便客戶安裝， 又能增加美觀，減少故障率的特殊電纜，預分支電纜的優點有幾下幾個方面，如果您有需要，可以參考，并且在后期的生產中可以根據實際情況，來選擇這種使用的電纜產品。預分支電纜具備防渦旋、阻燃性、不吸濕、高韌性、安裝便捷等。保證電氣豎井中的電纜排序齊整，不發生交叉式排序狀況，既能夠避免渦流損耗造成，還可以預防因外力作用或自身重量使電纜造成挪動。用以高層建筑或高層建筑電氣豎井中主供電系統電纜、應急照明燈電纜的可靠固定不動。因其安裝方便快捷，節約人力資源、物力資源，尤其是能夠取代電纜電纜橋架應用，是一款性價挺高的電纜電纜分支. 預分支電纜支撐架功效主要是固定不動電纜，尤其是立井分支電纜鋪設，依據施工現場狀況每過多少米固定不動全是有規范的，從實地測量到預分支米數和型號規格都是有專業的技術人員進行，給予一整套包含掛勾，分支箱等電纜配件，在生產制造預分支電纜是應用到電纜預分支連接頭，也就是預分支電纜連接體；預分支電纜分支連接體生產工藝流程：每一種電纜型號規格不一樣，預分支電纜連接體均有差別，通用性的便是YJV電纜預分支數最多，也有別的礦物質電纜等預分支連接體，生產工藝流程科技含量較高，并且價錢貴。
預分支電纜是工廠在生產制造主桿電纜時按客戶設計圖預制構件分支線的電纜。預分支電纜是工廠在生產制造主桿電纜時按客戶設計圖預制構件分支線的電纜，是近些年的一項新技術應用商品。分支線工廠事先生產制造在主桿電纜上，分支線橫截面尺寸和分支線長短等是按照設計方案規定決策，巨大減少了作業周期時間,大幅降低原材料花費和裝修施工花費,更地面保障了配電設備的穩定性。

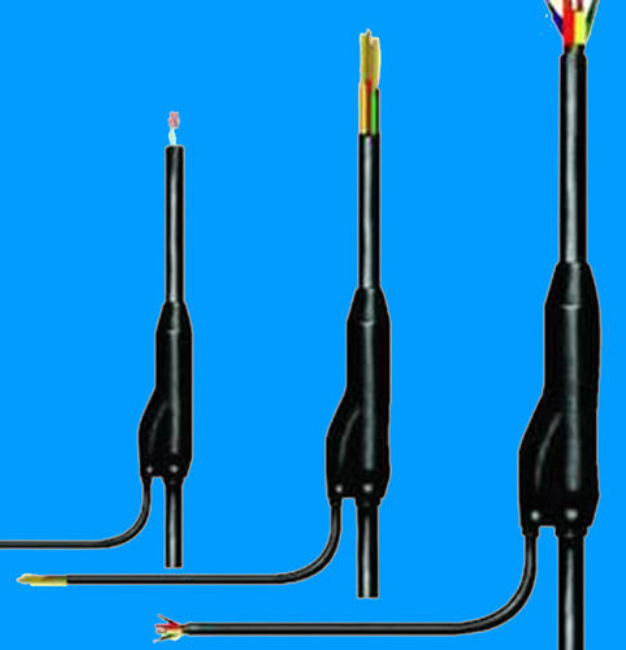

預制分支電纜（圖1）是低壓配電系統的一種新產品。具有供電安全可靠、絕緣性能優良、敷設安裝簡便、配電成本低、適用范圍廣、品種多，對安裝環境要求低和設計方便等優點。同母線槽相比，具有更多的功能，如抗震、防水、阻燃和耐火等，并且避免了母線槽安裝和維護過程中的繁瑣，是普通電纜和母線槽理想的更新?lián)Q代產品。
預制分支電纜主要應用于中高層建筑，同時也廣泛應用于辦公樓、酒店、醫院、購物中心、工廠、礦山、高速公路、隧道、機場、橋梁、文化及體育活動場所等各類建筑與場地。

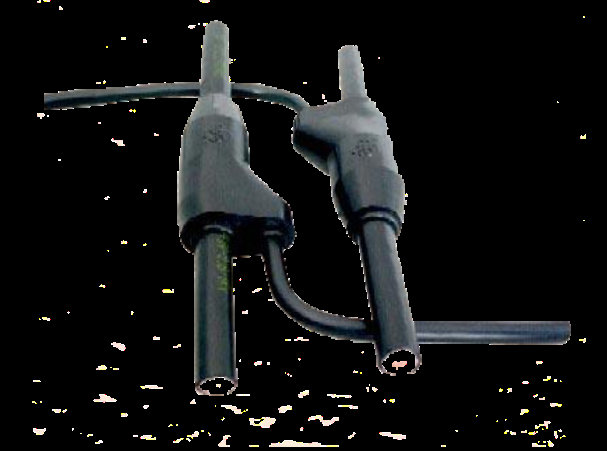

圖1預制分支電纜結構示意圖

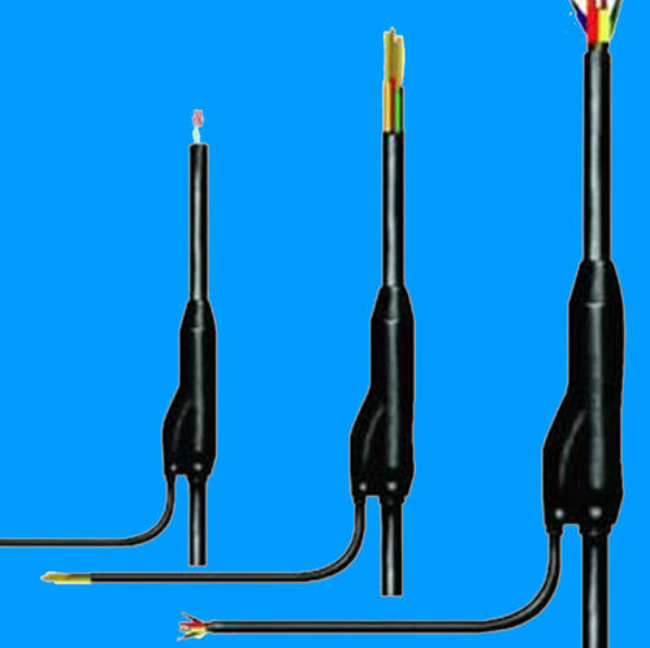

圖2 預制分支電纜外形效果示意圖
2、預制分支電纜主要特點
預制分支電纜根據各個具體建筑的結構特點和配電要求，將主干電纜、分支線電纜、分支連接體等三部分進行一體化設計制造?？梢哉f，預制分支電纜就是一種為現代建筑度身定做、量體裁衣的專業產品，具有優良的技術經濟指標。在工程經濟性、技術先進性和安裝便利性方面，比傳統電纜和母線具有突出的優點：
2.1電氣性能好
分支電纜接頭采用工廠化生產，制作時間短，工作環境好，加之合理的制造工藝設計，使接觸電阻很小且非常穩定；采用特定工藝制造的模塑接頭，氣密性良好，防水防潮耐腐蝕，即使工作在較惡劣的環境中，也能保證正常供電。
2.2供電可靠性高
分支電纜干線采用整根電纜，中間無斷點，這樣既減小了干線故障隱患，又降低了線路損耗，加之很小的接頭電阻和良好的絕緣性能，使供電可靠性大大提高，達到長期免維護的要求。
2.3具有優良的抗震性能，保證運輸、安裝過程及運行中，外部原因造成的震動不會對電纜整體性能產生影響。
2.4提供整套的安裝附件，施工方便。
2.5采用地面拉起或樓頂放下的方法安裝，電纜到位后，按規定間距固定在支架上即可，安裝簡單可靠，對安裝環境要求低。
2.6綜合經濟效益明顯
據有關資料，采用分支電纜的投資僅為緊密母線投資的30％左右，安裝工時僅為緊密母線的1/10左右，大大降低了工程造價。加上運行可靠，無需任何維護保養，經濟效益非常明顯。
2.7品種多、規格全，選用靈活，任意組合.
我公司生產的預制分支電纜具有獨創的防水技術，每個分支接頭均通過浸水耐壓試驗，屬國內領先。
產品標準：
JG/T147-2002《額定電壓0.6/1kV銅芯塑料絕緣預制分支電力電纜》
JB/T10636-2006《額定電壓0.6/1Kv(Um=1.2Kv)銅芯塑料絕緣預制分支電力電纜》
KL/JT45-2002《預制分支電纜技術條件》
分支電纜型號和規格：
3、預制分支電纜的型號、范圍和名稱
表1 普通型
型號 | 額定電壓 | 標稱截面(mm2) | 名稱 |
FZ-VV | 0.6/1KV | 10-630 | 聚氯乙烯絕緣聚氯乙烯護套預制分支電纜 |
FZ-YJV | 交聯聚乙烯絕緣聚氯乙烯護套預制分支電纜 |
表2 阻燃型
型號 | 額定電壓(V) | 標稱截面(mm2) | 名稱 | |
有 鹵 | FZ -VV-ZA FZ -VV-ZB FZ -VV-ZC | 0.6/1KV | 10-630 | 聚氯乙烯絕緣聚氯乙烯護套A類阻燃 預制分支電纜 聚氯乙烯絕緣聚氯乙烯護套B類阻燃 預制分支電纜 聚氯乙烯絕緣聚氯乙烯護套C類阻燃 預制分支電纜 |
FZ -YJV-ZA FZ -YJV-ZB FZ -YJV-ZC | 交聯聚乙烯絕緣聚氯乙烯護套A類阻燃預制分支電纜 交聯聚乙烯絕緣聚氯乙烯護套B類阻燃預制分支電纜 交聯聚乙烯絕緣聚氯乙烯護套C類阻燃預制分支電纜 | |||
無 鹵 | FZ-YJY-WDZ FZ-YJY-WDZA FZ-YJY-WDZB FZ-YJY-WDZC | 0.6/1KV | 10-630 | 交聯聚乙烯絕緣聚烯烴護套無鹵低煙阻燃預制分支電纜 交聯聚乙烯絕緣聚烯烴護套無鹵低煙阻燃A類預制分支電纜 交聯聚乙烯絕聚烯烴護套無鹵低煙阻燃B類預制分支電纜 交聯聚乙烯絕緣聚烯烴護套無鹵低煙阻燃C類預制分支電纜 |
表3 耐火型
型號 | 額定電壓 | 標稱截面(mm
| |
<
<
